鋁合金門窗是一般住所最基礎的裝備，也是影響采光、通風、舒適度的最重要因素。那鋁合金門窗設計又可以從何下手呢？

　　門窗窗型設計

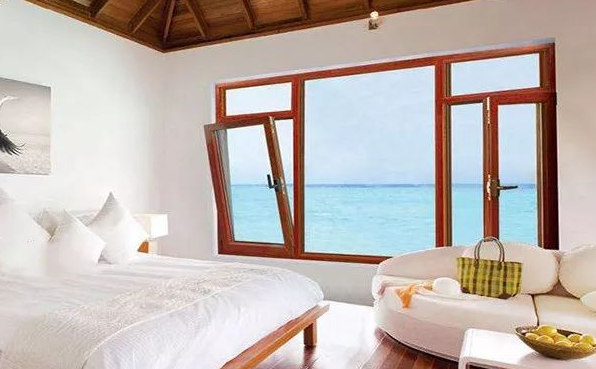

　　1、臥室及客廳一般設計為平開內倒窗或內平開窗，平開系列窗具有氣密、水密及隔聲效果好的特點，同時開啟方便、安全、易清潔，也滿足臥室、客廳大通風的使用功能要求。國家規范要求7層以上不允許采用外開窗。

　　2、衛生間窗一般洞口較小，且為細長型，通常設計為翻窗系列，又以內翻窗為主，滿足小通風換氣要求，開啟時不占使用空間，但缺點是開啟狀態防雨性不好。外翻窗開啟關閉過程人手臂需伸出窗外，安全性差，且開啟角度受限制。

　　3、餐廳及廚房窗的設計應根據工程實際的窗洞口大小及房間布局、外立面裝飾要求等關聯方面去設計，設計成平開窗、翻窗都可以，沒有固定模式。

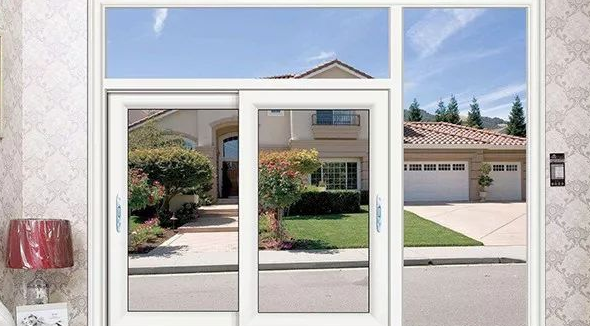

　　4、樓梯間、過道等公用場合窗因保溫性能要求低，可保養維修性差，一般設計為推拉窗，開啟不占室內空間，可避免刮碰，便于維護保養，同時成本低，經濟性好。

　　5、小學校、幼兒園等建筑應采用外平開窗或推拉窗，避免孩童磕碰受傷。

　　6、特殊位置窗一定要充分考慮其都有哪些使用功能要求，并盡量滿足之。比如門衛室就一定要有小的值班窗口，一般為推拉窗，飯廳食堂要有取飯口等特殊功能要求。

　　7、在窗型設計上也要與工程價位結合起來，充分為業主考慮，做到經濟適用，比如主臥室或客廳窗這些主要使用功能窗，可以設計成內開內倒窗，其它次要位置的窗就可以設計為單平開窗。

　　門窗分隔大樣設計

　　1、在滿足房間通風要求及玻璃的可擦性的前提下，開啟扇要盡量少設置，少設置開啟會帶來成本降低、氣密、水密及保溫性能提高、門窗大視野及通透性提高。

　　2、門窗分格的設計也要與整體建筑立面相協調，同一層的門窗高度分格須對應，同一立面位置的門窗寬度分格須對應，以提高門窗及建筑的立面效果。

　　3、門窗開啟的設計要充分考慮開啟位置周圍房間結構及家具的布局。要向墻的一側開啟；開啟扇要對應門口，以使通風順暢；是否便利開啟，90度開啟過程是否刮碰房?jī)?nèi)物體，開啟后是否對人活動造成不便，例如：工程設計時經常遇到衛生間和廚房的水龍頭及淋浴房等影響內開窗扇的開啟，此時就需要對窗分格進行調整；平開及推拉窗要充分考慮開啟扇左右撇的設計，推拉窗常開的扇要設計在室內滑道。

　　4、繪制門窗分格圖時，要標注出門窗的水平標高，一般標注為門窗框下沿距室內成活地面高度，例如：P+900（P指室內成活地面高度），不同的房間室內成活地面有高度差時應做特別說明，以確定高窗是設計成上亮還是下亮，及上亮、下亮的高度，一般情況下，開啟扇下橫高度在900mm—1100mm左右，開啟扇的合適高度為1000mm—1500mm左右。

　　5、在開啟扇寬度設計方面，平開內倒窗應控制在650mm—900mm左右，單內開窗應控制在600mm—650mm左右，因?yàn)槠介_(kāi)內倒窗開啟以內倒?fàn)顟B(tài)為主，如果扇寬度太小，上懸張口小，影響通風。

　　單內開窗開啟方式為內平開，如果扇寬度太寬，平開后會占用室內空間，造成使用不便，且窗扇容易掉角，增加維修量。外平開窗扇寬宜控制在450mm-650mm左右，如果太寬，會造成外開開啟不便及摩擦鉸鏈承重不夠，產生掉角。外平開窗高度應控制在1500mm以內。

　　6、門高度設計不宜超過2400mm，門扇寬度不宜超過950mm，門內外開的設計以方便使用為原則，一般外平開門因不占使用空間，應用較多，但高層外門（一般為通陽臺門）易被風吹引起擺動，且門鉸鏈外置，有被腐蝕不安全的缺點。逃生用外門一定要設計為外開門。

　　7、窗上亮、側亮與開啟比例也要兼顧等分或黃金分割比例的原則，忌諱不等分，但分格尺寸又相近的設計。當設計有橫向中挺時，一定要考慮橫挺距地面的高度，以免影響人的觀察視野。

　　8、在設計圓弧固定窗時，其中部（弧頂）盡量不要設計有豎挺，以免遮擋視線。

　　9、固定窗大小的設計，還要考慮玻璃的強度要求及加工、搬運、安裝的可行性。一般5mm中空玻璃板面不宜大于1500mmX1600mm，面積不宜大于2.5㎡。

　　10、在內開扇及外開扇寬度設計上，要考慮五金的最小槽寬安裝要求，平開內倒窗扇最小槽寬要求為400mm（ROTO），外平開扇最小槽寬要求為204mm。

　　11、在圓弧窗及圓拱窗設計方面，要注意塑型材的最小彎曲半徑為400mm，同時圓弧型窗還要考慮玻璃是否能裝配進去，是否需要外裝壓條。

　　12、在繪制分格大樣圖時，一定要按照比例繪制，包括框扇的線條尺寸，以便清晰的判斷分格設計的美觀性、合理性。

　　門窗強度及結構設計

　　1、門窗設計首先要保證強度及剛度要求，只有保證強度及剛度要求，門窗使用才能安全，型材及玻璃才不易損壞。

　　2、門窗強度計算因國家沒有明確的計算標準，一般按幕墻計算標準進行校核，分桿件的強度及剛度校核及玻璃的強度及剛度校核。其中與墻體直接連接的桿件不做計算，一般是中挺及拼接位做計算，中空玻璃一般計算外層玻璃的強度及剛度。

　　3、在門窗桿件結構設計方面，因橫挺即承受風荷載又承受自身的重力荷載，受力狀態不如立挺，因此組合門窗主受力桿件一般選擇為立挺，但門窗如果為窄高型，高度尺寸遠大于寬度尺寸，還應選擇橫挺為主受力桿件。

　　4、在門窗承受的各類荷載中，風荷載最大，因此型材截面及加強部位的設計要最有利于抵抗風荷載。中挺的加強方式，一個靠自身慣性矩的提高，比如塑窗型材內腔的加厚襯鋼，要盡量設計成此類方式，耗材低，同時加強部位窄小、美觀。另一方式靠外設增強料，比如塑窗的鋼板拼接及中挺外拼加強料，雖有利于成品組裝，但拼接處憨大，耗材高。

　　5、拼接位加強料的選擇要通過計算，但也可參考已設計過的工程。主要和桿件兩支點間距離、樓層高度及拼接位桿件兩側分格寬度有關。對于VEKA塑窗，一般情況下1500≤跨度≤1900mm，可采用中挺內設加厚襯鋼，1900＜跨度≤2200mm，可采用小拼接，2200＜跨度≤2600mm，可采用60X10鋼板（管）拼接，2600mm＜跨度≤3000mm，可采用80X10鋼板（管）拼接，3000mm＜跨度≤3500mm，可采用100X10鋼板（管）拼接。

　　對于超大型窗或跨層窗（類似幕墻）當以上加強結構都不能滿足要求時，應采取特殊方式加強或設鋼梁支撐，且鋼梁兩端設埋件與墻體連接，并經嚴格計算選擇梁截面，做到耗材低又能滿足強度要求。

　　6、當玻璃的強度或剛度不能保證時，玻璃易破碎且中空玻璃的內外片玻璃發生彎曲貼在一起，引起彩虹現象并導致中空保溫隔音失效。玻璃的強度、剛度計算與玻璃的幅面大小及長寬比有關（見國家標準中空玻璃厚度選用表）。

　　當玻璃厚度不能滿足要求時，應通過加厚玻璃來解決，因?yàn)槿绻捎娩摶鰪?qiáng)方式，玻璃的剛性（彎曲撓度）依然解決不了，因?yàn)閺挠?jì)算公式可知，玻璃的剛度計算與是否鋼化玻璃沒有關系。但加厚玻璃后要考慮中空玻璃的重量及安裝樓層高度，不要帶來安裝及日后維修的不便。

　　彎弧玻璃可認為是半鋼化玻璃，一般玻璃幅面小于2.6㎡采用5mm玻璃強度及剛度都可保證，4mm中空玻璃板面不宜大于2.0m2，采用單片玻璃時厚度不宜低于5mm。對于門玻璃的設計，因?yàn)殚T(mén)直接與人體接觸，從防止破損及安全角度考慮不宜采用小于5mm的玻璃。

　　7、在設計中碰到推拉窗、固定窗上下拼接情況時，拼接長度在大于1800mm時，會導致拼接（或中挺）位的塌腰，引起安裝超差及開啟不靈活，在設計說明中對此處玻璃安裝次序及玻璃墊的墊法要有說明，拼接長度過大時在設計上要采取加強措施。

　　門窗水密性能的設計

　　1、門窗水密性能與門窗桿件的強度、膠條斷面及材質、排水系統、窗結構設計等有關，膠條近年已采用三元乙丙（EPDM），可保證具有較好的彈性及抗老化性能，但有膠條密封的玻璃槽雨水依然會滲漏進去，因此要銑排水孔、槽。

　　2、外開窗在開啟狀態，雨水會從傳動器鎖孔處流進內腔，造成內腔襯鋼腐蝕及摩擦鉸鏈螺釘銹蝕，影響窗及摩擦鉸鏈連接強度，因此在設計上應要求鎖孔處安裝傳動器后縫隙要用膠封堵。并給出膠定額。

　　3、組合門窗拼接處也是雨水滲漏的途徑，尤其在遭遇暴雨及臺風時，更為嚴重，因此在設計上應要求安裝隊在室外一側拼接時與窗框接觸處掛膠后組框，見拼接打膠附圖。

　　4、窗框與墻體連接節點的設計也直接影響門窗的水密性能，正確的做法應是單組份發泡膠填塞間隙，同時墻體膠選用單組份中性硅酮密封膠。

　　5、在圓弧固定窗的設計上，因彎弧玻璃的弧度與框弧度很難吻合，特殊情況應考慮設計為外側打膠密封。

　　6、塑窗框與框上下拼接時，在設計上拼接螺釘應自下而上連接，避免釘頭在上側，雨水或露水侵入襯鋼腔，導致襯鋼腐蝕。

　　門窗氣密性能的設計

　　1、門窗氣密性能與門窗桿件的強度、膠條密封效果、桿件連接的縫隙、鎖閉點間距、五金裝配及加工精度等有關。北方工程因冬季寒冷，氣密性尤為重要。

　　2、塑窗因型材自身強度及剛性差，易變形，導致漏風嚴重，解決方案就是增加鎖點數量。在我們一般設計中，當扇高、扇寬尺寸超過1200mm時應考慮增加鎖點，且鎖點間距不應大于600mm。

　　平開窗的合頁側可以靠增加隱藏式合頁來達到密封作用，內開上懸窗合頁側靠中間鎖，在以前的設計中，窗一般都選擇單鎖點中間鎖，但鎖點距離上部搖臂合頁較遠，還是不能保證密封效果，尤其對于高層建筑更為嚴重，因此在日后的設計中，扇高小于1400mm的可以選用500mm單鎖點中間鎖，大于1400mm的扇高應選用兩鎖點中間鎖，可以保證較好的密封效果。

　　推拉門窗鎖點對密封作用不大，可以考慮單鎖點的設計。在設計翻窗時，當扇寬超過900mm時，應在扇上橫設隱藏式中間鎖。平開窗因扇橫一般設計不超過800mm，可以不設鎖點。
